1 键盘快捷键
| 快捷键 | 功能 | 快捷键 | 功能 |
|---|---|---|---|
| 鼠标中键 | 旋转 | shift+鼠标中键 | 平移 |
| ctrl+鼠标中键 | 缩放 | Ctrl+shift+I | 反向选择 |
| ctrl+H | 快捷隐藏 | E | 测量 |
| C(Circle) | 草图画圆 | L(Line) | 草图画线 |
| R | 画矩形 | K | 草绘模式 |
| B(Blend) | 融合 | E(Examine) | 测量 |
| F(Fill) | 填充 | P(pull) | 拉动 |
| M(Move) | 移动 | T | 裁剪 |
2 常见问题及如何操作
Q:如何修改单位和精度？
文件(file)—space claim 选项(option) —单位(unit)Q:在草图界面如何添加约束？
问题简述：在绘制平面时如何将平面约束到自己想要的位置，且添加其他约束保证其他位置不变

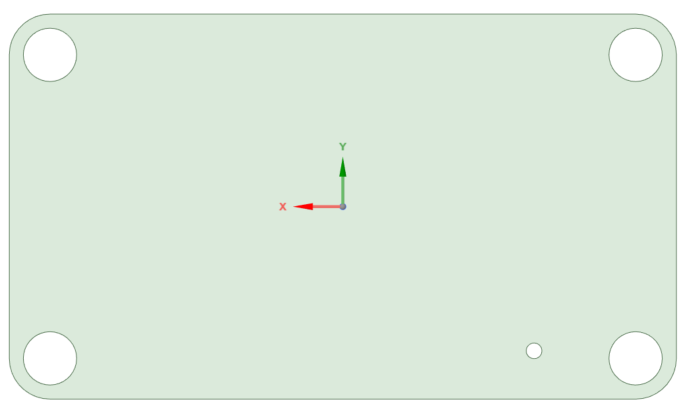

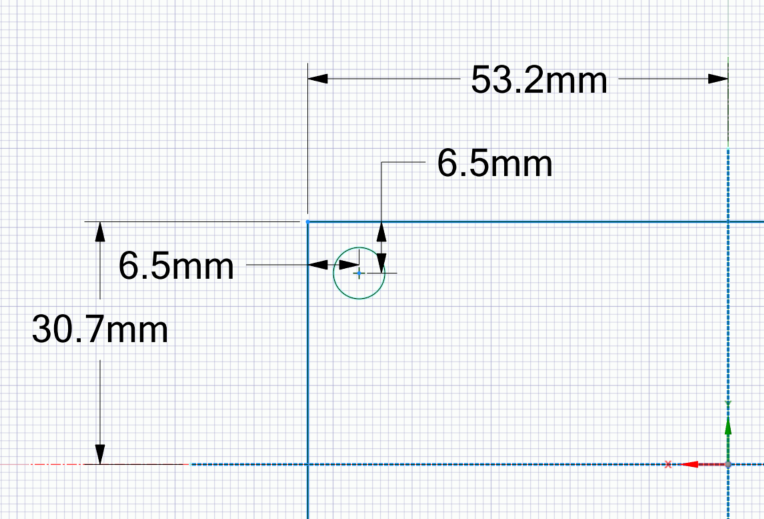

A：以此图为例，如果需要将圆的圆心定位到左上角6.5mm/6.mm处，需要先添加两条边到中心轴的约束（30.7mm/53.2mm）,约束固定条件之后再添加圆心的距离约束，否则会出现圆心不变，边向圆心靠近的错误结果。
草图中可以使用设计中的镜像，便于对称的草图设计更快捷。Q:剖面（平面中有不想要的孔洞，如何填充？/实体中有不想要的孔洞，如何填充？）
剖面/平面中的孔洞可以通过切换为草图，在草图中删除该圆；
实体中需要填空则需要使用填充工具。Q:抽壳中常见的问题
A：
- 抽壳的优先级很高，设计壳体时创建完基础形状之后就应该优先抽壳，若细化模型之后再抽壳可能会遇到很多难处理的问题。
- 创建壳体前可以先用拉动中的复制边选项，快速复制某个闭合曲线，作为之后抽壳需要移除的面。
3 功率器件建模要点
- 焊料厚度通常是0.1mm；芯片（裸die）厚度一般为0.2mm；
- 功率端子键合线一般15-18mil；栅极端子键合线一般5-8mil；
- 芯片底部铜与铜之间的间隙至少是0.6mm（确保1200v电气绝缘）；
- 画键合线可以通过画点+融合工具，可以同时得到平滑的曲线和笔直的接口。
4 小技巧
- 快速确定尺寸的方法：选择草图模式中的点，将鼠标放在起点，按住shift不放，移动鼠标将出现尺寸；
- 快速生成多个重复组件/平面：选择目标组件，创建线性整列，设定重复数量和间距；
- 话草图尽量以全局中心为草图中心开始画，可以省去不少麻烦；
- 对于某些具有相同特征重复物体的同时选择：结构树中选择选择面板，再选择对应特征，可以一键全选（相同长度）（相同面积）（相同体积）；
- 结构树中新建组件会添加一个子组件，将主体添加到新组件则会添加一个父组件；
